Un caso técnico real de recuperación de un BDC BMW LR01 tras un bloqueo durante la programación de una nueva llave
El módulo BDC (Body Domain Controller) es una de las unidades electrónicas más importantes de los BMW modernos. La programación o codificación de una nueva llave BMW, así como el añadido de una llave adicional, requiere que el proceso se complete correctamente de principio a fin. Una incidencia durante esta operación puede provocar que el módulo BDC deje de funcionar con normalidad.
En este caso mostramos la recuperación de un módulo BDC-LR01 perteneciente a un BMW Serie 2 Active Tourer (F46) 218d de 2018, que quedó bloqueado tras un intento fallido de programación de una llave a través del puerto OBD. Este caso documenta una intervención real realizada en el laboratorio de Ecupro España sobre un módulo BDC original, conservando la unidad del vehículo y verificando su funcionamiento en un banco de pruebas BMW.
| Dato | Información |
|---|---|
| Vehículo | BMW Serie 2 Active Tourer F46 |
| Motor | 218d |
| Año | 2018 |
| Módulo | BDC-LR01 |
| Referencia BMW | 61 35 8 796 100-01 |
Síntomas de la avería
Tras un intento de añadir una nueva llave mediante programación por OBD, el vehículo comenzó a presentar varios problemas relacionados con el módulo BDC.
Los principales síntomas fueron:
✔ El contacto permanecía activado y no podía desconectarse correctamente.
✔ El cuadro de instrumentos permanecía encendido.
✔ El módulo BDC dejó de comunicarse por diagnosis a través del puerto OBD.
✔ El motor no podía arrancarse.
Ante esta situación, un taller de Sevilla contactó con Ecupro para estudiar la posibilidad de recuperar el módulo original.
Material recibido

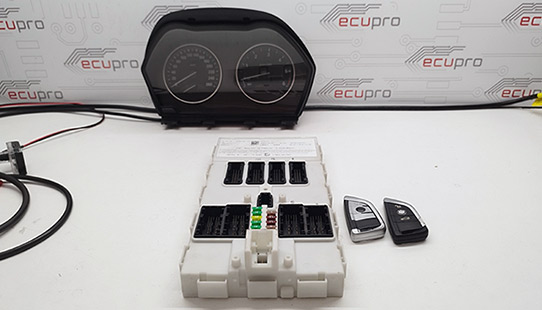

Para realizar el diagnóstico se recibió el siguiente material:
- Módulo BDC BMW bloqueado.
- Cuadro de instrumentos original.
- Llave original del vehículo.
- Llave nueva virgen para su posterior programación.
Disponer de todos estos elementos permitió verificar posteriormente el funcionamiento del sistema inmovilizador y comprobar la comunicación del conjunto sobre nuestro banco de pruebas BMW.
Diagnóstico inicial

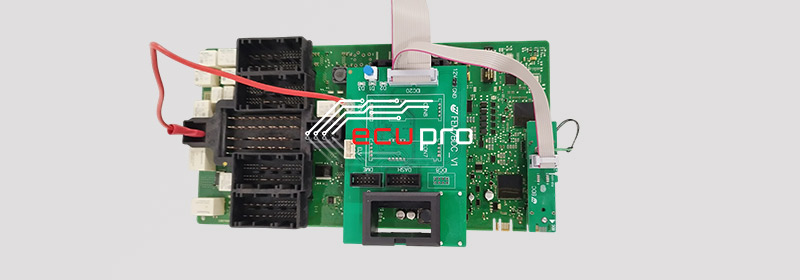

Una vez recibido el módulo, se realizó una inspección técnica y se abrió cuidadosamente para acceder a su electrónica.
Como primera medida, se efectuó una copia de seguridad completa de la información existente antes de realizar cualquier intervención. Posteriormente se verificó el estado de los datos almacenados mediante herramientas especializadas, detectándose una alteración en parte de la información interna que impedía el funcionamiento normal del módulo. Antes de cualquier actuación se preservó una copia de seguridad de la información existente, garantizando la posibilidad de verificar el estado original del módulo durante todo el proceso de análisis.
Este tipo de incidencias puede producirse cuando un proceso de programación no finaliza correctamente, dejando la información del BDC en un estado inconsistente.
Proceso de recuperación
Tras completar el diagnóstico, se procedió a restaurar la estructura interna de la información del módulo BDC utilizando nuestro banco de pruebas específico para sistemas BMW.
Una vez recuperada la información, el módulo volvió a establecer comunicación correctamente durante las pruebas en banco, permitiendo continuar con las verificaciones funcionales.
Posteriormente se realizó la programación y validación de una segunda llave, comprobando su correcto reconocimiento por el sistema inmovilizador.
Durante las pruebas también se verificó el funcionamiento del Terminal 15, confirmando que el ciclo de contacto volvía a comportarse con normalidad y que el cuadro de instrumentos respondía correctamente al encendido y apagado del contacto.
Verificación del funcionamiento

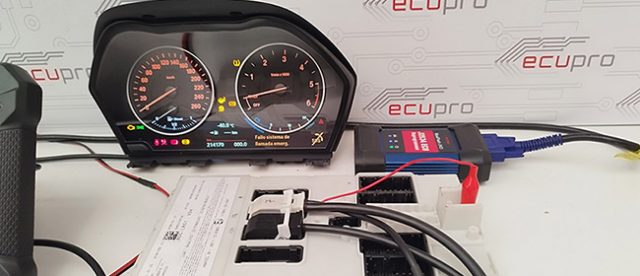

Antes de devolver el material al cliente se realizaron diversas comprobaciones funcionales sobre el banco BMW. Entre ellas se verificó:
✔ Recuperación de la comunicación con el módulo BDC.
✔ Funcionamiento correcto del Terminal 15.
✔ Respuesta adecuada del cuadro de instrumentos durante el ciclo de contacto.
✔ Reconocimiento de la llave original.
✔ Programación y validación de una segunda llave.
Una vez finalizadas las comprobaciones, el conjunto fue enviado nuevamente al taller para su instalación en el vehículo.
¿Por qué puede bloquearse un módulo BDC durante una programación?
El módulo BDC gestiona funciones críticas relacionadas con el inmovilizador, la autorización de arranque, la distribución de energía y la comunicación con otras unidades electrónicas del vehículo.
Durante determinados procesos de programación, parte de la información interna del módulo puede actualizarse. Si el procedimiento no finaliza correctamente por cualquier motivo —como una interrupción de alimentación, un fallo de comunicación o una incidencia durante la escritura de los datos— el BDC puede quedar en un estado que impida completar su secuencia normal de funcionamiento.
En estos casos, un diagnóstico especializado resulta esencial para determinar si es posible recuperar el módulo original.
Conclusión
Este caso demuestra la importancia de realizar un diagnóstico técnico antes de sustituir un módulo BDC BMW.
En muchas ocasiones, una unidad aparentemente bloqueada puede recuperarse mediante procedimientos especializados, sin necesidad de sustituir la unidad ni perder la configuración original del vehículo.
Cada intervención debe evaluarse de forma individual, ya que la viabilidad de la recuperación depende del tipo de incidencia y del estado del módulo.
Aunque este tipo de incidencias suele estar relacionado con un proceso de programación interrumpido o incompleto, cada caso debe diagnosticarse individualmente, ya que pueden existir otras causas que produzcan síntomas similares.
¿Necesitas recuperar un módulo BDC BMW?
En Ecupro España estamos especializados en el diagnóstico, recuperación y programación de módulos electrónicos BMW, incluyendo sistemas BDC, FEM, CAS, DDE, DME y otros módulos relacionados con el inmovilizador y la electrónica de carrocería.
Trabajamos tanto para particulares como para talleres, concesionarios y profesionales del sector, ofreciendo servicio de recogida y entrega en toda España.
Si tu vehículo presenta problemas relacionados con el módulo BDC o ha quedado bloqueado tras un intento de programación, puedes solicitar un diagnóstico técnico para valorar la recuperación del módulo original.
Consulta también nuestro caso de recuperación de módulo CAS4 BMW
Preguntas frecuentes
¿Cuánto tarda la recuperación de un módulo BDC bloqueado?
El tiempo depende del tipo de incidencia y del estado del módulo; en Ecupro realizamos un diagnóstico previo para confirmar plazos antes de iniciar la reparación.
¿Es necesario enviar el cuadro de instrumentos junto al módulo BDC?
En casos como este, sí es recomendable, ya que permite verificar la comunicación completa del sistema y validar el correcto funcionamiento del conjunto antes de devolverlo al cliente.
¿Se pierde la configuración original del vehículo al recuperar el módulo?
En la mayoría de los casos el objetivo es conservar el módulo original y toda su configuración. No obstante, el resultado dependerá del estado del módulo y del tipo de incidencia detectada durante el diagnóstico.
