Todo lo que Necesitas Saber sobre el Módulo FEM BMW

El módulo FEM BMW (módulo electrónico frontal) es una innovación tecnológica que integra y simplifica el sistema eléctrico del vehículo, reemplazando múltiples unidades de control. Este artículo te proporcionará una guía completa sobre el módulo FEM, sus funciones, ubicación y cómo en Ecupro ofrecemos servicios especializados de reparación y clonación de estos módulos.

¿Qué es el Módulo FEM BMW?

El módulo FEM BMW representa una nueva generación de unidades de control centralizadas en el sistema eléctrico del vehículo. Sustituye a varias unidades de control existentes, como el módulo del espacio para los pies (FRM), el sistema de acceso al vehículo (CAS), la electrónica de la caja de conexiones (JBE) y el módulo de puerta de enlace central (ZGM). Esta centralización mejora la interconexión de los componentes y reduce la cantidad de cableado, optimizando así el rendimiento y la capacidad del bus de datos.

Funciones del Sistema FEM BMW

El módulo FEM BMW tiene varias funciones críticas que permiten una operación eficiente y segura del vehículo. A continuación, describimos algunas de las funciones más importantes:

Puerta de Enlace Bus

El módulo FEM actúa como una puerta de enlace para el bus de datos, conectando y coordinando la comunicación entre las diferentes unidades de control del vehículo.

Mando de Terminales

El módulo FEM gestiona la activación y desactivación de varios terminales, incluyendo:

• Terminal 30F: Suministro de energía constante.
• Terminal 50: Activación del motor de arranque.
• Terminal 15: Energía con la llave en posición de encendido.
• Terminal 308 y 15N: Suministro de tensión a las unidades de control y componentes específicos.

Sistema de Cierre Centralizado

Controla el desbloqueo y bloqueo coordinado de las puertas del vehículo, asegurando la seguridad y comodidad del conductor y pasajeros.

Inmovilizador Electrónico

Habilita el arranque del vehículo y controla la liberación del bloqueo eléctrico de la dirección, previniendo robos.

Sistema de Alarmas

Gestiona el sistema de alarma del vehículo a través de un detector ultrasónico de movimiento interior, proporcionando una capa adicional de seguridad.

Acceso Confort

Permite funciones de confort como la activación sucesiva de los elevalunas delanteros y traseros, así como el techo corredizo.

Apertura del Portón Trasero sin Contacto

Facilita la apertura del portón trasero con un simple movimiento del pie debajo del parachoques trasero, sin necesidad de usar las manos.

Ajuste de la Columna de Dirección

Controla el ajuste eléctrico de la columna de dirección para una mayor comodidad del conductor.

Elevalunas Eléctrico

Los reguladores de las ventanas eléctricas delanteras son activados por el módulo FEM, mientras que el módulo REM (módulo electrónico trasero) controla los reguladores de las ventanas traseras.

Techo Corredizo

Gestiona la apertura y cierre del techo corredizo, incluyendo modos de liberación y pánico.

Iluminación Exterior e Interior

Controla la iluminación exterior del vehículo, incluyendo las luces de freno y la iluminación interior, asegurando visibilidad y seguridad óptimas.

Limpiaparabrisas

Opera los limpiaparabrisas del vehículo, incluyendo la calefacción de chorro de lavado para una limpieza eficiente.

Calefacción y Climatización

Gestiona los sistemas de calefacción y climatización del vehículo, proporcionando confort en todas las condiciones climáticas.

Retrovisores Exteriores Eléctricos

Controla el ajuste y calefacción de los retrovisores exteriores, mejorando la visibilidad y seguridad del conductor.

Asientos Regulables

Permite el ajuste eléctrico de los asientos, incluyendo calefacción y memoria de posiciones.

Funciones Periféricas

Maneja funciones adicionales como el control automático de recirculación de aire y sensores de lluvia, luz solar y condensación.

Configuración del Vehículo

Permite la personalización de varias configuraciones del vehículo a través del módulo FEM.

Control de Cheques

El módulo FEM controla la visualización de los mensajes de verificación y los muestra en el cuadro de instrumentos o en la pantalla de información central (CID). Algunos mensajes de Check Control también se indican mediante una señal acústica.

Descripción Funcional

Módulo CAS BMW  (Car Access System)

Las siguientes funciones del sistema de acceso al vehículo (CAS) se han integrado en el módulo FEM:

• Control de Terminal: Gestión de la activación de terminales.
• Inmovilizador Electrónico: Prevención de robos mediante bloqueo de arranque.
• Acceso Confort: Funciones de confort y acceso sin llave.
• Bloqueo de Dirección Eléctrico: Seguridad adicional mediante bloqueo de la dirección.
• Sistema de Cierre Centralizado: Control del cierre y apertura de puertas.

Electrónica de la Caja de Conexiones (JBE)

Las siguientes funciones de la electrónica de la caja de conexiones (JBE) se han integrado en el módulo FEM:

• Elevalunas Eléctrico: Control de las ventanas eléctricas.
• Sistema de Lavado/Limpiaparabrisas: Gestión de los limpiaparabrisas y lavado.
• Calefacción de Chorro de Lavado: Función de calefacción para una limpieza eficiente.
• Climatizador: Control del sistema de climatización.
• Calefacción de Asientos y Espejos: Funciones de calefacción para mayor confort.
• Control Automático de Recirculación de Aire: Mejora del confort interior.
• Sensor de Lluvia, Luz Solar y Condensación: Gestión de sensores para mejor visibilidad y confort.

Módulo FRM BMW (Modulo Espacio para los Pies)

Las siguientes funciones del módulo del espacio para los pies (FRM) se han integrado en el módulo FEM:

• Iluminación Exterior: Gestión de las luces exteriores del vehículo.
• Luz de Freno: Control de las luces de freno para mayor seguridad.
• Iluminación Interior: Gestión de la iluminación interior del vehículo.
• Retrovisores Exteriores: Control de los retrovisores para mejor visibilidad.

Unidad de Gateway Central (ZGM)

La unidad de gateway central (ZGM) está integrada en el módulo FEM. Actúa como una unidad de control autosuficiente que conecta todos los sistemas de bus. Esta combinación permite el uso general de la información de los sistemas de bus individuales y mejora la comunicación entre ellos.

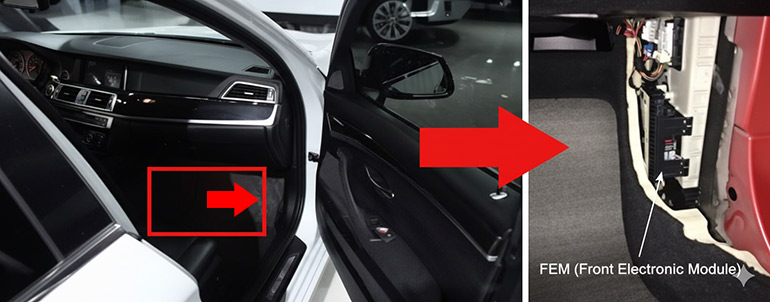

Ubicación del Módulo FEM BMW

El módulo FEM está ubicado en el pilar A del espacio para los pies del pasajero y controla todas las funciones en la sección delantera del vehículo.

Modelos BMW que Utilizan Unidades FEM

• Serie 1 /2 /3 /4:
  • BMW F20, F21
  • BMW F22, F23, F45, F46 y F87 (M2)
  • BMW F30, F31, F34, F35 y F80 (M3)
  • BMW F32, F33, F36, F82 y F83 (M4)

El módulo FEM BMW es un componente esencial que mejora la eficiencia y la seguridad del sistema eléctrico del vehículo. Comprender sus funciones y mantenimiento es crucial para garantizar un rendimiento óptimo. En Ecupro, estamos dedicados a ofrecer servicios de reparación y clonación de alta calidad para módulos FEM, asegurando que tu BMW funcione de manera impecable. Si necesitas asistencia con tu módulo FEM, no dudes en contactarnos para recibir el mejor servicio especializado.
