El módulo FRM BMW (Footwell Module) es una unidad electrónica encargada del control de iluminación interior y exterior, elevalunas eléctricos, retrovisores y otras funciones de confort en vehículos BMW serie E. Está ubicado en el reposapiés del conductor y se comunica con el resto de unidades mediante el bus CAN.
Cuando falla pueden aparecer problemas en luces, elevalunas, intermitentes o incluso pérdida de comunicación por diagnosis. En muchos casos el módulo no está físicamente dañado, sino bloqueado o con corrupción interna de memoria, por lo que puede repararse electrónicamente sin necesidad de sustituirlo.
Resumen rápido
- El módulo FRM BMW controla iluminación y sistemas eléctricos de confort.
- Cuando falla aparecen problemas en luces, elevalunas o comunicación OBD.
- La causa más habitual es bajada de tensión o corrupción de memoria.
- En muchos casos puede repararse sin sustituir la unidad.
¿Qué es el módulo FRM de BMW?
El módulo FRM BMW, también conocido como Footwell Module, es una unidad electrónica situada en el reposapiés del conductor. Forma parte del sistema eléctrico principal del vehículo y coordina múltiples funciones de iluminación y confort.
Se comunica con el resto de unidades mediante el bus CAN, por lo que una avería en este módulo suele afectar a varias funciones al mismo tiempo.
Este tipo de fallo es habitual en modelos BMW y MINI, especialmente tras bajadas de tensión, problemas de batería o desconexiones incorrectas.
Diferencias entre FRM y FEM en BMW
En modelos BMW más modernos el módulo FRM fue sustituido por el FEM BMW (Front Electronic Module). Aunque cumplen funciones similares, el diagnóstico y la reparación son distintos. En este artículo nos centramos en el FRM utilizado principalmente en series E.
Versiones del módulo FRM BMW: FRM1, FRM2 y FRM3
El módulo FRM BMW se fabricó en distintas versiones según modelo y año:
- FRM1: primeras versiones instaladas en modelos iniciales de la serie E.
- FRM2: evolución con mayor integración de funciones eléctricas.
- FRM3: versión más avanzada y la que presenta con mayor frecuencia bloqueos por caída de tensión.
Aunque externamente pueden parecer similares, la gestión interna de memoria y el procedimiento de reparación varían según la versión.

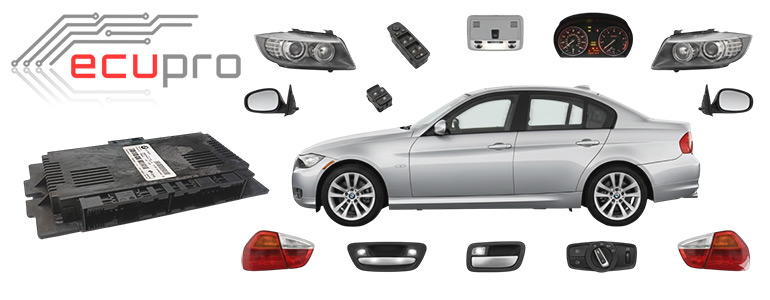

¿Qué funciones controla el módulo FRM?
El módulo FRM BMW gestiona, entre otros, los siguientes sistemas:
- Luces exteriores (posición, cruce, largas, freno, antiniebla).
- Intermitentes y luces de giro.
- Luces interiores y de cortesía.
- Elevalunas delanteros y sistema antipinzamiento.
- Retrovisores eléctricos.
- Señales de puertas abiertas.
- Luz de marcha atrás.
- Comunicación con cuadro de instrumentos y otros módulos.
Síntomas cuando el módulo FRM BMW esta averiado
Cuando el módulo FRM presenta una avería, los síntomas más habituales son:
- Luces interiores o exteriores que no funcionan.
- Luces de cruce encendidas permanentemente.
- Elevalunas delanteros sin respuesta.
- Intermitentes que no funcionan o funcionan de forma errática.
- Retrovisores eléctricos inactivos.
- Falta de comunicación con el módulo FRM por diagnosis OBD.
- Fallos eléctricos múltiples sin causa aparente.
Cuando se confirma la avería interna del módulo, puedes consultar nuestro servicio específico de reparación módulo FRM BMW donde detallamos el procedimiento técnico y plazos de intervención.
👉 Si necesitas un análisis más detallado del diagnóstico, puedes consultar nuestro artículo específico sobre síntomas y fallos frecuentes del módulo FRM BMW.
Causas comunes de la avería del módulo FRM
Las principales causas por las que falla el módulo FRM BMW son:
- 🔋 Batería en mal estado o baja tensión.
- ⚡ Fallos del alternador o picos de tensión.
- 🔌 Cortocircuitos o fugas de corriente en el cableado.
- 💾 Corrupción de la memoria interna del módulo.
- 🧑💻 Programaciones o codificaciones incorrectas.
Antes de reinstalar un módulo FRM reparado, es fundamental comprobar batería, alternador y masas, para evitar que la avería se repita.
¿Por qué falla el módulo FRM BMW?
La causa más frecuente de avería del módulo FRM BMW es una bajada de tensión o desconexión incorrecta de batería que provoca corrupción interna de memoria.
¿Qué se avería internamente en el módulo FRM BMW?
En la mayoría de los casos no existe daño físico en los componentes electrónicos.
La avería suele afectar a la memoria interna (EEPROM o flash), provocando bloqueo del módulo e imposibilidad de comunicación por diagnosis.
Cuando la corrupción es únicamente lógica y no estructural, el módulo puede recuperarse electrónicamente sin necesidad de sustituirlo.
Códigos de avería OBD relacionados con el FRM
Cuando el FRM falla, los errores aparecen en otras unidades del vehículo, como KOMBI (cuadro) o ECU-DDE (motor). Códigos habituales:
- 9CBB, 9CBC – Fallo de cortocircuito
- A3C1 – Mensaje incorrecto del modulo FRM, receptor KOMBI, transmisor FRM permanente
- A3B4 – Mensaje de error de estado de transmisor de iluminación
- 497F – Mensaje de error del módulo del espacio de los pies del conductor
- A559 – Se ha apagado la iluminación del panel de instrumentos
- S0114 – No es posible comunicación con la unidad de control
Estos códigos indican avería real del módulo, no un simple error puntual.
¿El módulo FRM BMW siempre necesita sustituirse?
No. En la mayoría de casos el fallo está relacionado con corrupción de memoria interna tras caída de tensión. La sustitución completa solo es necesaria cuando existe daño físico irreversible en la electrónica.
Caso real: fallo del módulo FRM tras desconectar la batería
Un taller nos contactó tras cambiar el embrague a un BMW Serie 3 E90. Al reconectar la batería, el vehículo presentó:
- Luces de cruce siempre encendidas.
- Elevalunas inoperativos.
- Intermitentes sin funcionamiento.
- Retrovisores bloqueados.
- Sin comunicación OBD con el FRM.
Tras verificar el sistema eléctrico se confirmó avería interna del módulo FRM BMW. Se realizó la reparación en menos de 24 horas, recuperando todas las funciones originales sin necesidad de codificación adicional.
Procedimiento técnico de verificación
Antes de realizar cualquier intervención sobre un módulo FRM BMW, es imprescindible:
- Comprobar tensión de batería.
- Verificar sistema de carga (alternador).
- Revisar masas y conexiones.
- Confirmar que no existen cortocircuitos activos.
Solo tras esta verificación puede garantizarse una reparación estable y duradera.
Modelos compatibles con la reparación del módulo FRM
El módulo FRM BMW se instala principalmente en modelos de las series E fabricados entre 2004 y 2015.
Realizamos la reparación del módulo FRM BMW en:
- BMW Serie 1 (E80, E81, E82, E87, E88) (2006-2011).
- BMW Serie 3 (E90, E91, E92, E93) (2004-2013).
- BMW X1 (E84) (2008-2015).
- BMW X5 E70
- BMW X6 E71
- Mini Cooper : Clubman, Roadster, Mini One, Mini Countryman (2006-2015).
¿Cuándo no es posible reparar el módulo FRM BMW?
La sustitución completa solo es necesaria cuando:
- Existe daño físico por cortocircuito severo.
- Hay componentes electrónicos quemados.
- El módulo presenta daños por humedad prolongada.
- La placa electrónica está deteriorada estructuralmente.
En estos casos la reparación electrónica no es viable
Reparación profesional del módulo FRM BMW
Cuando se confirma la avería interna del módulo FRM BMW, la reparación electrónica permite recuperar todas las funciones originales sin necesidad de sustituir la unidad ni realizar codificación adicional.
En Ecupro España realizamos esta reparación con verificación en banco de pruebas y recogida en toda España.
- Reparación en 24–48 h.
- Sin necesidad de codificación adicional.
- 1 año de garantía.
- Servicio orientado a talleres y profesionales.
Si tu módulo FRM BMW presenta alguno de los síntomas descritos, puedes solicitar información a través de nuestro formulario de reparación.
La reparación del módulo FRM BMW debe realizarse tras verificar previamente el estado de batería, alternador y masas del vehículo para evitar que la avería vuelva a reproducirse.
Si necesitas intervención profesional, aquí puedes ver cómo funciona el servicio de reparación del módulo FRM BMW y MINI.
👉 Formulario online: Solicitud de reparación
Errores más buscados relacionados con el FRM BMW
Algunas búsquedas habituales relacionadas con el módulo FRM BMW incluyen:
- FRM BMW sin comunicación.
- FRM BMW luces encendidas permanentemente.
- FRM BMW elevalunas no funcionan.
- FRM3 BMW bloqueado.
- Error 9CBB BMW.
Este artículo responde a estos problemas desde un enfoque técnico y profesional.
Otras reparaciones de módulo FRM (casos reales)
Servicio relacionado
Reparación módulo FRM BMW
Servicio profesional con verificación en banco y entrega en 24–48h.
Preguntas Frecuentes
¿Por qué se estropea el módulo FRM en modelos BMW y MINI?
Los fallos suelen deberse a cortes de tensión, baterías bajas, picos eléctricos o intentos fallidos de programación. En muchos casos el módulo no está físicamente dañado: queda bloqueado a nivel de software y se puede recuperar.
¿La reparación del FRM requiere codificación posterior en el coche?
Normalmente no. Al reparar el módulo, se mantiene la codificación original del vehículo. Simplemente vuelve a funcionar igual que antes del fallo, sin necesidad de reprogramar.
¿Necesito desmontar el FRM para enviarlo?
Sí. El módulo debe enviarse suelto. Es un desmontaje sencillo ubicado en la zona de los pies del conductor, aunque recomendamos que lo haga un taller.
¿Dónde está ubicado el módulo FRM en BMW?
El módulo FRM (Footwell Module) en BMW se encuentra siempre en el reposapiés del conductor, en el lateral izquierdo del habitáculo, junto a los pedales.
Va anclado a la carrocería, fijado normalmente con dos tuercas o tornillos de plástico y conectado mediante tres conectores eléctricos.
Esta ubicación es común en la mayoría de modelos BMW de las series E.
¿Es necesario desconectar la batería para desmontar el FRM?
Sí. Siempre se recomienda desconectar la batería antes de desmontar el módulo FRM para evitar:
– Cortocircuitos
– Daños en la electrónica
– Bloqueos del módulo
Es un procedimiento estándar en BMW.
